(Краткий ликбез для тех, кто не хочет, чтобы его труба лопнула в самый неподходящий момент)

Вступление: а зачем вообще что-то греть после сварки?

Представьте: вы сварили трубу. Красиво, ровно, даже сварщик заплакал от умиления. Но внутри металла — ад. Всё застыло неровно, одни участки напряжены как студент перед сессией, другие расслаблены как кот на батарее. Где-то структура похожа на железобетон, а где-то — на плавленый сырок.

Это нормально после дуговой сварки. Но такой шов долго не живёт.

Он трескается под давлением. Коррозия его съедает с удовольствием. А если ещё и холод, и вибрация… в общем, шов «уходит на пенсию» раньше времени.

И вот тут на сцену выходит термообработка сварных соединений. Звучит скучно? А вот нет. Это как раз тот процесс, который превращает капризный шов в надёжного ветерана.

Где это вообще надо делать? (спойлер: почти везде, где деньги и давление)

Нефтянка, газ, нефтепереработка, тепловая энергетика — короче, всё, что рычит, греет, давит и взрывается при малейшей слабине.

Чем больше диаметр трубы, чем толще стенка, чем страшнее среда внутри — тем строже требования к термообработке. Если раньше на некоторых сталях «забивали», то сейчас с новыми марками сталей, огромными диаметрами и диким давлением — уже не прокатит.

Проще говоря: раньше можно было «на глаз», а теперь — только по науке, с графиками, термопарами и протоколами.

Как понять, нужна ли термообработка? (без магии)

Есть умные дядьки из научно-исследовательских институтов. Они берут:

• химический состав металла,

• условия эксплуатации (давление, температура, насколько среда агрессивная),

• климат (да, да — холод тоже влияет),

…и выдают вердикт: нужно или не нужно.

Если нужно — определяют:

• вид термообработки,

• режим,

• и записывают всё в нормативные документы (ГОСТы, ОСТы, СТО, ТУ — выбирайте свой кошмар).

И вот на эти документы потом молятся все: и заводы, и Гостехнадзор.

Без бумажки — ты труба с дырочкой. С бумажкой — ответственное сварное соединение.

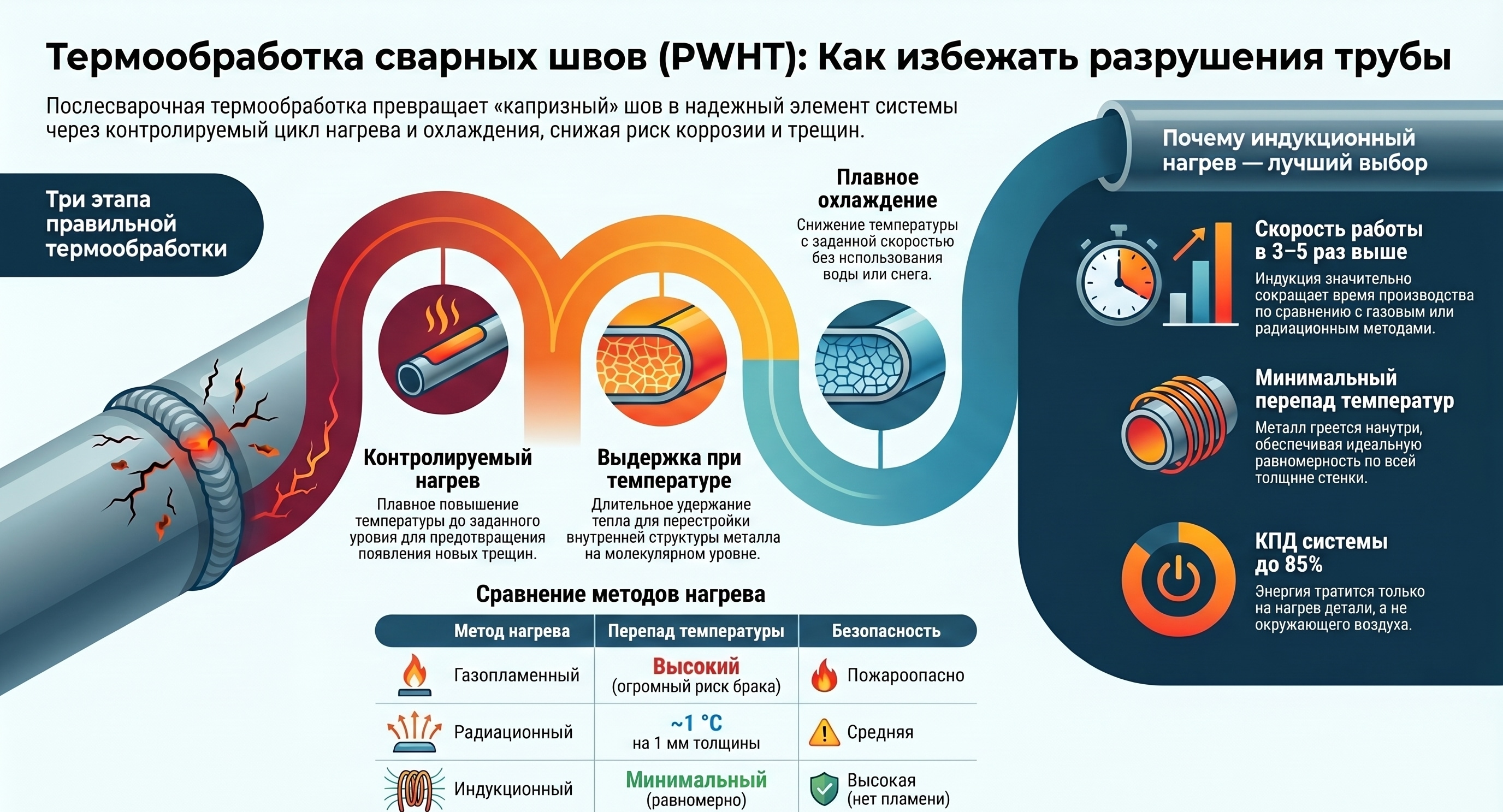

Из чего состоит процесс термообработки? (всего 3 шага — но каких!)

Любая термообработка — это как запекать сложное блюдо, только вместо мяса — сталь.

Шаг 1 — нагрев
До определённой температуры, с заданной скоростью. Нельзя «ха-ха, газом на всю катушку». Можно — и тогда трещины.

Шаг 2 — выдержка
Стоим при этой температуре определённое время. Часами. Контролируем каждые 3–5 градусов. Металл внутри перестраивается как конструктор Lego.

Шаг 3 — охлаждение
Снова с заданной скоростью. Не в снег кидать, не водой заливать, а плавно, с чувством, с толком, с графиком.

Всё. Профит.

---

Какие бывают виды термообработки? (коротко и без истерики)

Для трубопроводов и оборудования используют несколько «рецептов»:

• Высокий отпуск — самый частый гость. Снимает напряжения, улучшает пластичность.

• Нормализация — перестраиваем структуру почти с нуля.

• Термический отдых — полегче, чтобы металл «выдохнул».

• Стабилизирующий отжиг — для нержавеек, чтобы они не ржавели в зоне шва.

• Аустенизация — нагрев выше 900 °C, для капризных аустенитных сталей.

• Восстановительная термообработка — когда старый шов «лечат» после долгой работы.

Выглядит это всё как красивые графики (см. рисунок в оригинале, но мы его пропускаем — он для самых упоротых).

Чем греют? (4 способа, один лучше другого)

А вот тут начинается самое интересное. Выбрать способ нагрева — как выбрать транспорт: можно на велосипеде, а можно на БТР. Доставят оба, но по-разному.

1. Радиационный нагрев (электрический, через сопротивление)

Греется нихромовая лента или проволока. Тепло идёт излучением через воздух.

Плюсы:

• дёшево

• можно автоматизировать

• можно греть несколько швов от одного источника (если они маленького диаметра)

• работает до 900+ °C

Минусы:

• неравномерность (перепад температуры по толщине стенки — примерно 1 °C на 1 мм стенки)

Если стенка 30 мм — перепад 30 °C. Труба не лопнет, но ухо режет.

2. Газопламенный нагрев (ацетилен, пропан, горелки)

Старый, дедовский метод. Как паяльная лампа, только мощнее и страшнее.

Плюсы:

• манёвренный (лезешь в труднодоступные места)

• не нужна электроэнергия

Минусы:

• огромный перепад температуры (больше 1 °C/мм)

• пламя жжёт поверхность металла (окалина, окисление)

• автоматизация? нет, не слышали

• пожароопасность? о да

Красивый, опасный, неточный — как рок-н-ролл в мире термообработки.

3. Индукционный нагрев (современный фаворит)

Ток высокой частоты создаёт электромагнитное поле. Металл греется сам внутри себя, а не снаружи.

Плюсы:

• равномерный нагрев по толщине (перепад минимальный)

• простота управления (можно с телефона, если захотеть)

• КПД высокий (до 98% у преобразователя, 75–85% по системе)

• греется только металл, воздух вокруг — холодный

• безопасно, чисто, никакого пламени

Минусы:

• оборудование дорогое (но окупается нервами и качеством)

Это Tesla(не машина) среди способов нагрева: дорого, красиво, умно и не для гаражей.

4. Термохимический нагрев (экзотика для бездорожья)

Сжигаем пакет с химической смесью прямо на трубе.

Плюсы:

• не нужны ни газ, ни электричество

• просто, как спички

Минусы:

• никакого контроля температуры

• перепад стенки — адский

• воспроизводимость — никакая

Годится только если вы на необитаемом острове, но у вас есть труба и есть пакет экзотермической смеси.

Почему индукционный нагрев — король? (короткая хвалебная, но честная часть)

Давайте без фанатизма, но по фактам:

1. Скорость — в 3–5 раз быстрее газа и нихрома.

2. Точность — термостат держит градусы как швейцарские часы.

3. Энергоэффективность — КПД до 85% на стали (газовые печи даже близко не стояли).

4. Безопасность — нет открытого пламени, нагревается только деталь.

5. Чистота — никакой окалины, грязи или продуктов горения.

6. Гибкость — можно греть шов, кромку, сложную деталь, даже в вакууме.

Если бы термообработка была человеком, индукционный нагрев был бы супергероем в чистом костюме, без ожогов и с докторской степенью.

Короткое резюме для тех, кто пролистал до конца

• Сварной шов без термообработки — это бомба замедленного действия.

• Термообработка = нагрев → выдержка → охлаждение (по правилам, а не как бог на душу положит).

• Способов нагрева 4. Газ — для отчаянных, нихром — для бюджетных, экзо — для выживания, индукция — для профи.

• Индукция дороже, но быстрее, точнее, чище и безопаснее.

Если вам дороги трубы, нервы и репутация — не экономьте на термообработке.

Потому что дешёвая термообработка — это как дешёвый парашют. Работает ровно до того момента, как перестаёт.

P.S. А как выбрать оборудование под свою задачу?

Не гадайте. Не верьте «универсальным решениям».

Спросите инженера:

• что греем?

• до скольки градусов?

• как быстро?

• где это находится?

И тогда он подберёт вам именно вашу установку.
Даже если она на 25 кВт, но внутри будет совсем другой зверь.
